CD-R系列磁控灯珠产品使用说明书 V1.3

适用范围：本说明书适用于使用一节 CR927 纽扣电池供电的微型照明产品。

产品规格

  • 产品直径：CD-R-110系列直径11mm，CD-R-100系列直径10mm，CD-R-95系列直径9.5mm
  • 电源类型：CR927 锂纽扣电池（标称电压 3V，单节）
  • 电池安装方式：见下文“电池安装方式”及图示
  • 主要特性：体积小、磁控开关操作（包括普通控制和接近控制两种控制模式）、支持单种（如单心跳模式）或多种发光模式（如常亮/闪烁/呼吸/火焰/故障5种复合模式）、支持记忆功能、有半小时自动关机功能

电池安装方式（无后盖，弹片结构；侧向推入）

  1. 本产品为无后盖设计，采用电池弹片结构；先观察电池座导向槽与弹片内舌位置。
  2. 电池安装方向：负极（网格面）必须朝上；正极（光滑面、标有“+”）朝下贴合弹片内舌。
  3. 将 CR927 电池从侧方沿导向槽“水平推入”，直至与弹片内舌贴合并轻压卡入到位。
  4. 取出方法：使用牙签等细长工具从侧边的取出孔/缺口轻轻顶出电池，使其滑出。
  5. 接触不良处理：可将弹片内舌轻轻下压以改善接触（力度适中，避免永久变形）。

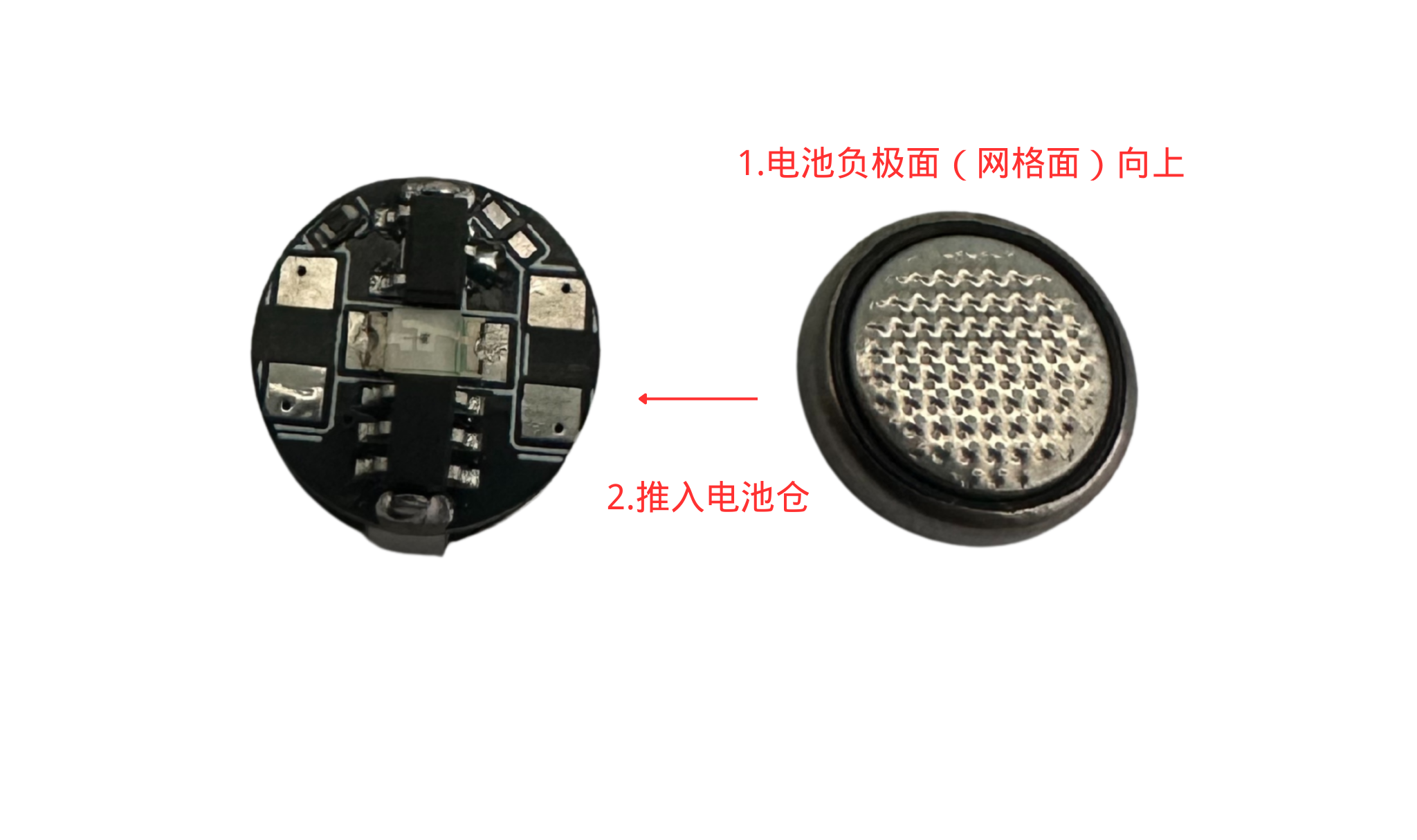

电池侧向安装示意（网格面朝上；“+”面朝下；侧方水平推入）
顶视图（侧向推入）

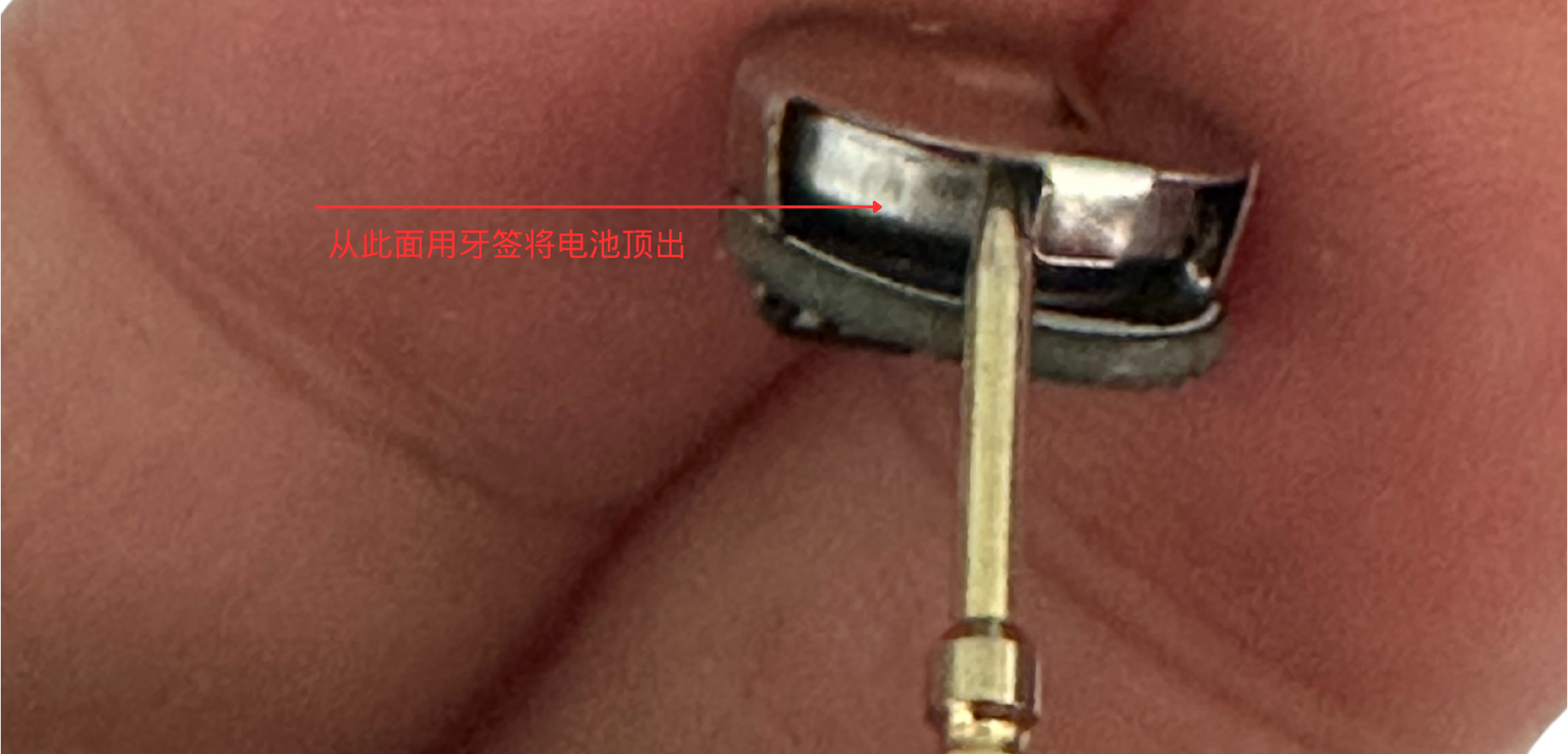

取出：从侧边缺口用牙签轻顶，即可沿导向槽滑出

使用说明

一、普通模式磁控灯

  • 磁控开关操作：将磁铁靠近产品正面区域以触发；移开不触发。
  • 开机：在关闭模式下，将磁铁靠近开关区域产生一次触发，设备读取 RAM 记忆并进入“最近模式”；如无有效记忆则进入默认“常亮”。
  • 模式切换：在多种模式复合工作模式下，每一次“靠近触发”（下降沿）推进到下一个启用模式，循环顺序通常为：“关闭 → 常亮 → 闪烁 → 呼吸 → 火焰 → 故障”循环。在单种工作模式下，每次靠近就是“关闭→工作”循环。
  • 自动关闭：当持续点亮时间达到1800 秒时自动进入关闭模式（低功耗）。

二、接近模式磁控灯

  • 磁控开关操作：将磁铁靠近产品正面区域磁控灯亮起，将磁铁远离产品正面磁控灯熄灭。
  • 自动关闭：当持续点亮时间达到1800 秒时自动进入关闭模式（低功耗）。

记忆功能说明

  • 不掉电记忆：在电池不断电的前提下，最近模式保存在 MCU 内部 RAM。
  • 触发条件：模式稳定运行 ≥5秒后记录为“最近模式”。
  • 调用逻辑：下一次开机/唤醒时优先恢复“最近模式”；若无有效记录则进入默认“常亮”。
  • 清除条件：取出电池或电量完全耗尽会清除记忆。

使用注意事项

  • 避免长时间直视强光，尤其贴近眼部使用时。
  • 请勿在高温、高湿、易燃易爆等环境下使用或存放。
  • 安装/更换电池时确保手部干燥，避免金属物短接电池。
  • 长时间不使用时请取出电池，防止漏液损坏产品。
  • 使用磁铁时避免强磁长时间贴附在产品上，建议使用中小型磁铁并保持 1–3cm 的安全距离进行靠近/移开操作，避免对周围金属/卡件产生吸附或对内部器件造成影响。
  • 安装警告：电池必须从侧方沿导向槽推入；禁止从正上方强压，以免损伤弹片结构或造成接触不良。
  • 禁止弯折或强行掰动弹片内舌；若需改善接触，仅可轻压微调。

安全警告

  • 电池安全：
    • CR927 为锂纽扣电池，请严禁吞咽，远离儿童单独接触。
    • 请勿将电池投入火中或加热、焊接、拆解，以免发生爆炸或漏液。
    • 若发现电池鼓包、漏液或异味，请立即停止使用并更换。
  • 使用环境：
    • 建议在 0–40℃、相对湿度 ≤85% 的环境下使用与存放。
    • 避免浸水、雨淋、化学腐蚀性环境。
  • 禁止事项：
    • 禁止擅自拆解产品外壳或改装内部电路。
    • 禁止将正负极反接或与导电物体短接。
    • 禁止长时间在强阳光直射或高温处暴晒。

维护保养

  • 清洁方法：使用柔软干布轻拭外壳与透光部位；污渍可用微湿布清洁后擦干。
  • 存放条件：干燥、通风、阴凉处存放，避免重压与撞击；长期存放建议取出电池。
  • 电池更换周期建议：依据使用频率与亮度模式而定；建议每 3–6 个月例行检查，出现亮度明显下降、启动闪烁或无法启动时及时更换。

故障排除

  • 常见问题及解决方法：
    • 亮度变暗/时间明显缩短：更换 CR927 电池；检查电池接点是否氧化并清洁。
    • 闪烁异常/偶发熄灭：检查电池是否松动或接触不良；重新安装并轻压卡入，必要时轻压弹片内舌改善接触。
    • 磁铁无反应：确认磁铁靠近的是开关区域；更换更强磁性的小磁铁；避免厚壁金属屏蔽或强磁干扰环境。
    • 模式无法切换：确认为短按操作；若仍异常，断电后重新上电再试。
  • 无法开机的检查步骤：
  1. 将磁铁正确靠近标识的开关区域并保持 0.5–1s；
  2. 检查电池方向是否为“负极网格面朝上、正极+面朝下”；
  3. 更换全新 CR927 电池；
  4. 清洁电池与电池座接触面并轻压弹片内舌；
  5. 在室温环境下重试，排除环境因素。

保修信息

  • 保修期限：自购买之日起 1 个月（电池为耗材不在保修范围内）。
  • 保修范围：非人为损坏、非擅自拆改、遵循说明书正常使用情况下的故障。
  • 售后服务联系方式：请通过购买渠道的客服与我们取得联系。

温馨提示：为获得更佳体验，请优先使用正规渠道购买的 CR927 电池，并按照电池仓的 +/- 标记正确安装；长期不使用时请取出电池并置于阴凉干燥处保存。
